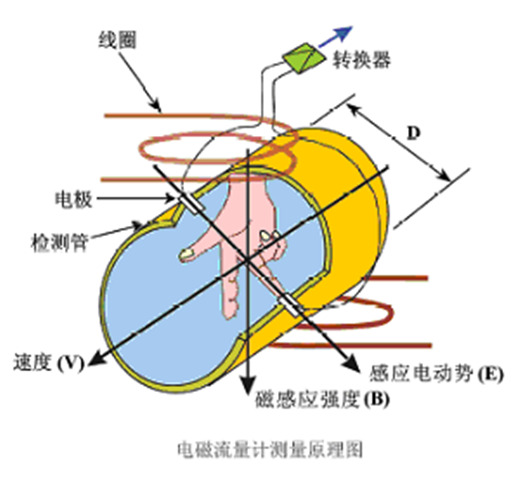

LDB270系列智能電磁流量計是基于法拉利電磁感應原理和權重函數磁場分布技術而研制成功的一種穩定性好、精度高的智能型電磁流量計。采用低頻矩形波勵磁/或雙頻勵磁和智能轉換器技術，零點非常穩定，精度0.5級，重復性0.25%，適用于封閉管道內導電液體和漿液的流量測量，如凈水、污水、各種酸堿鹽容易、泥漿、礦漿、紙漿以及食品方面的液體。廣泛應用于冶金、造紙、水處理、化工、輕工、紡織、電力和采礦等行業。

一、產品特點：

▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

▲在現場可根據用戶實際需要在線修改量程。

▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

▲采用SMD器件和表面貼裝（SMT電路可靠性高）。

▲采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率雙頻矩形波勵磁，提高了流測量的穩定性，功耗低噪音小等特點。

▲全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1

▲超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好

▲內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間

▲具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。

▲具有自檢與自論功

 二、技術特點

   1、適合所有導電率大于5μs/cm液體流量檢測。導電率變化不影響性能的改變

   2、電磁流量計具有長期測量精度0.5級，實際上不受流體物理特性的影響

   3、投運方便，流量計按0~10m/s范圍自動設定，無需更改測量量程

   4、所有與被測介質接觸的部件均具有良好的抗腐蝕性和耐磨性，適用范圍廣

 5、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失

 6、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關

   7、在現場可根據用戶實際需要在線修改量程

   8、高清晰度背光 LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂

9、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1

   10、內部具有三個積算器可分別顯示正向累計反向累計量及差值積算量，內部設有不掉電時鐘，可記錄掉電時間

   11、具有4-20mA、RS485 、RS232、Hart 和 Modbus 等通訊信號輸出

   12、具有自檢與自論斷功能

   13、電磁流量計使用方便，安裝后只需接上電源，不需其它任何操作，即可輸出標準信號，便于非專業人員使用。無機械可動部件，平時無需維護

三、技術參數

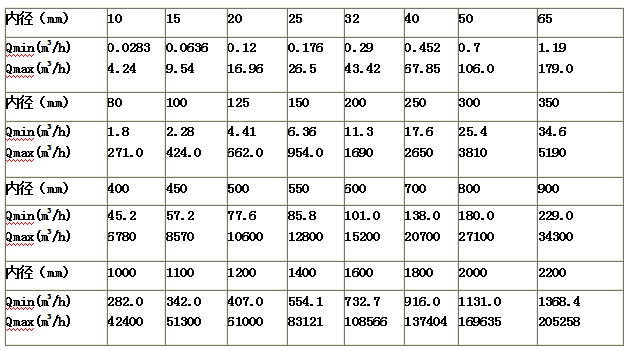

   1、可測管徑：管道式四氟襯里：DN10～DN600管道式橡膠襯里：DN40～DN1200 注：特殊規格可定制

   2、精度等級：管道式： 0.5級，0.2級

   3、被測介質溫度：普通橡膠襯里：-20—+60℃；高溫橡膠襯里：-20—+90℃ 聚四氟乙稀襯里：-30—+100℃；高溫型四氟襯里：-30—+180℃

4、額定工作壓力：DN10—DN65：2.5MPa  DN80—DN150：1.6Mpa  DN200—DN1200：1.0MPa

   5、輸出信號及負載電阻：4-20mADC,0-500Ω

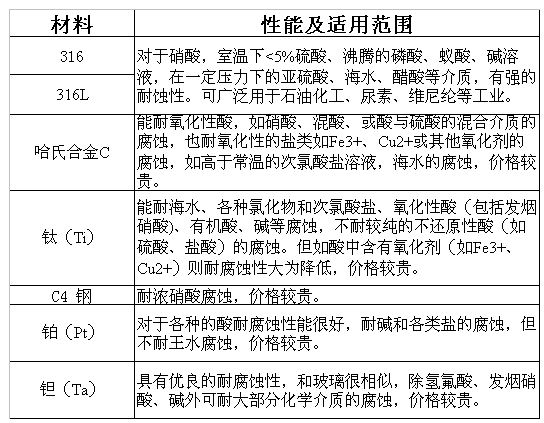

   6、電極材質：含鉬不銹鋼、鈦（Ti）、鉭（Ta）哈氏合金（HB）等

   7、防護等級：潛水型：IP68，其他：IP65 8、供電電源：220VAC 9、直管段長度：管道式：上游≥5DN，下游≥2DN 10、連接方式：電磁流量計為管道式安裝方式，其與配管之間均采用法蘭連接，法立連接尺寸應符合GB9119-88的規定

四、應用領域

      由于LDB270電磁流量計有其獨特的優點，因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液等導電流體介質的體積流量。

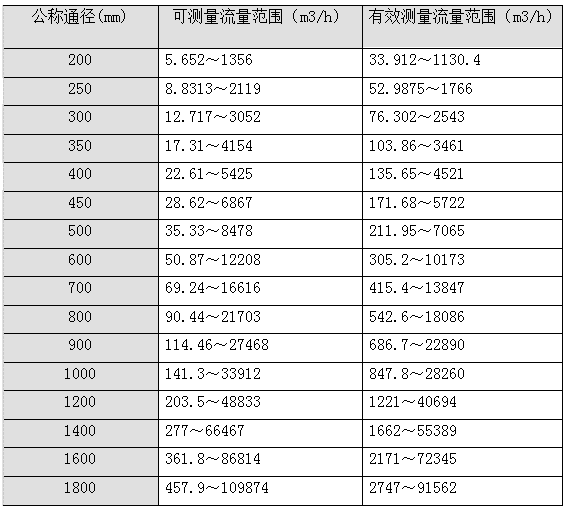

插入式電磁流量計是一種測量導電流體體積流量的感應式儀表。LDB270型插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流體流量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難、費用大等缺陷，根據尼庫拉磁（NIKURADS）原理，用電磁方法通過測量流體的平均流速，從而獲得流體的體積流量。特別是采用了帶壓開孔，帶壓安裝技術后，插入式電磁流量計可在不停車（水）的情況下安裝，也可在鑄鐵管、水泥管、PE管上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新的手段。

特點：
· 插入式電磁流量計在大管道流量檢測中，具有絕對的安裝優勢與價格優勢。
· 轉換器采用優化設計，結構緊密，容易電氣安裝，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s～10m/s）。
· 儀表應用“自動歸零”原理，消除電化學干擾信號，零點自穩。
· 轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68等級。
· 適用于水、污水、酸、強堿等導電率在5μs/cm以上的液體流量檢測，特別適用于供排水管道的流量測量。
· 流量的測量只與插入深度有關，故該流量計通用性廣、互換性強，一種型號就可適用于多種規格管道的流體測量要求。
