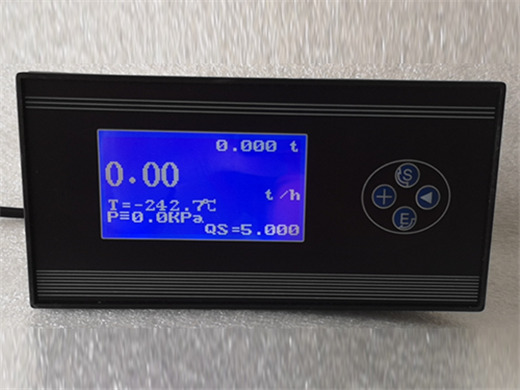

一.      BR-801     智能液晶流量積算儀簡介

BR-801系列智能積算儀采用液晶顯示器顯示，通過全中文菜單式設定，可測量介質的質量流量、熱流量、熱差量、標準體積流量等，通用型，適合測量飽和蒸汽、過熱蒸汽、熱水和一般氣體的流量、熱量等；

二.主要性能指標

1、流量輸入信號：

接收差壓變送器、電磁流量計的0~10 mA、4~20mA電流信號或渦街流量計的0~5000Hz頻率信號。

注：①頻率信號的標準：V低≤1V，V高≥5V

②接收頻率的范圍：0～5000HzHH

2、壓力輸入信號（補償信號）：

接收壓力變送器0~10 mA或4~20mA的電流信號。

3、溫度輸入信號（補償信號）：

接受溫度變送器0~10 mA或4~20mA的電流信號，也能接收Pt100鉑電阻的電阻信號。

4、輸出信號（需根據用戶訂貨要求配備）：

根據瞬時流量的變化和設定的流量上下限，對應輸出4~20mA電流。

5、測量精度：

精度0.5級

6、通訊功能（需根據用戶訂貨要求配備）：

具有RS485或RS232通信接口，防雷電保護。

7、具有多種流量計模式，可任意選擇。

8、蒸汽采用“IFC-1967公式第一部分Ⅱ區”計算密度、

自動識別蒸汽的過熱、飽和狀態，采用溫度、壓力補償，

測量質量流量。

  具備熱水、熱油的密度；蒸汽、熱水、和熱油的熱焓。

9、顯示功能：

a. 流量積算儀：累積流量、瞬時流量、累積熱量、瞬時熱量、差壓（頻率）、密度、壓力、溫度、熱焓、當前時間及來停電記錄。

b. 熱量積算儀：累積流量、瞬時流量、累積熱（差）量、瞬時熱（差）量、差壓、頻率、密度、壓力、入口溫度、出口溫度、當前時間。

10、報表查詢功能：

可查詢最近1年的日累積量報表和月累積量報表，還能查詢最近20次的來停電記錄﹑累積停電時間﹑累積停電次數。

11、強制恢復精度功能：

拔掉電源—→按住“確認”鍵—→接通電源會聽到“滴滴”聲—→儀表恢復到出廠時的測量精度。

12、協議計量(獨有)：

 ①流量下限： 任何流量計都有保證精度的最小流量，如果流量進一步減小，將會出現靈敏度喪失（如渦街流量計）或被當作小信號予以切除，這對供方來說是不利的，因此為防止效益的流失，供需雙方可約定某一流量為“流量下限” ，在實際流量小于該約定值時，按照該約定值進行計量（注：流量停止時或流量信號小于設定的小信號切除值時，本儀表仍計量為零）。

②協議上限：為鼓勵用戶計劃用能，不超過設定范圍運行，供需雙方可約定某一流量為“流量上限”， 并商定“協議系數”，當實際流量超出該約定的“流量上限”時，對超出的部分按照乘以協議系數的值進行計量。例如：約定“流量上限”為100噸/小時，“協議系數”為2，當實際流量為150噸/小時時，本儀表將顯示200噸/小時（100+（150-100）×2）

13、斷電保護功能：

機內的運算結果和用戶設定的數據在斷電時不會丟失，保存時間在十年以上。

14、過熱蒸汽向飽和蒸汽轉換的自動判斷功能：

15、工作電源：

AC：220V±15%；   功耗：小于5W

16、輸出電源：

共2組，1組12V/1W，另一組24V/2W；兩組電源不共地。

17、外接電源功能（需根據用戶訂貨要求配備）：

本儀表可接受交流和直流電源的雙供電，當交流電源斷電時，自動啟用直流DC12V作為儀表的電源，當交流電源恢復時再自動切換到交流電源上。

18、工作環境：

溫度：5～50℃；   濕度：5～95%RH

19、安裝方式：

橫式

20、開孔尺寸：

152±0.5×76±0.5(寬×高，單位mm)

21、外形尺寸

160×80×150（寬×高×深，單位mm）
